UML 类图枚举（类图枚举类型）

我正在建模一个类图。类的属性是枚举。我该如何建模？通常你会做这样的事情：

- name : string

但是如何使用枚举来做到这一点？

答案1

它们简单地显示如下：

_______________________|   <<enumeration>>   ||    DaysOfTheWeek    ||_____________________|| Sunday              || Monday              || Tuesday             || ...                 ||_____________________|

然后在它和你的班级之间建立联系。

1.UML类图及类图关系

类、接口和类图

类

类（Class）是指具有相同属性、方法和关系的对象的抽象，它封装了数据和行为，是面向对象程序设计（OOP）的基础，具有封装性、继承性和多态性等三大特性。

(1) 类名（Name）是一个字符串，例如，Student。

(2) 属性（Attribute）是指类的特性，即类的成员变量。UML 按以下格式表示：

[可见性]属性名:类型[=默认值]

例如：-name:String

注意：“可见性”表示该属性对类外的元素是否可见，包括公有（Public）、私有（Private）、受保护（Protected）和朋友（Friendly）4 种，在类图中分别用符号+、-、#、~表示。

(3) 操作（Operations）是类的任意一个实例对象都可以使用的行为，是类的成员方法。UML 按以下格式表示：

[可见性]名称(参数列表)[:返回类型]

例如：+display():void。

接口

接口（Interface）是一种特殊的类，它具有类的结构但不可被实例化，只可以被子类实现。

它包含抽象操作，但不包含属性。它描述了类或组件对外可见的动作。

在 UML 中，接口使用一个带有名称的小圆圈来进行表示。

例如：图形接口

类图

类图（ClassDiagram）是用来显示系统中的类、接口、协作以及它们之间的静态结构和关系的一种静态模型。

如图所示是“计算长方形和圆形的周长与面积”的类图，图形接口有计算面积和周长的抽象方法，长方形和圆形实现这两个方法供访问类调用。

类之间的关系

根据类与类之间的耦合度从弱到强排列，UML 中的类图有以下几种关系：依赖关系、关联关系、聚合关系、组合关系、泛化关系和实现关系。

其中泛化和实现的耦合度相等，它们是最强的。

依赖关系

依赖（Dependency）关系是一种使用关系，它是对象之间耦合度最弱的一种关联方式，是临时性的关联。

在代码中，某个类的方法通过局部变量、方法的参数或者对静态方法的调用来访问另一个类（被依赖类）中的某些方法来完成一些职责。

在 UML 类图中，依赖关系使用带箭头的虚线来表示，箭头从使用类指向被依赖的类。

如图所示是人与手机的关系图，人通过手机的语音传送方法打电话。

关联关系（一般关联关系）

关联（Association）关系是对象之间的一种引用关系，用于表示一类对象与另一类对象之间的联系，如老师和学生、师傅和徒弟、丈夫和妻子等。

关联关系是类与类之间最常用的一种关系，分为一般关联关系、聚合关系和组合关系。我们先介绍一般关联。

在 UML 类图中，双向的关联可以用带两个箭头或者没有箭头的实线来表示，单向的关联用带一个箭头的实线来表示，箭头从使用类指向被关联的类。

也可以在关联线的两端标注角色名，代表两种不同的角色。

如所示是老师和学生的关系图，每个老师可以教多个学生，每个学生也可向多个老师学，他们是双向关联。

聚合关系

聚合（Aggregation）关系是关联关系的一种，是强关联关系，是整体和部分之间的关系，是 has-a 的关系。

聚合关系也是通过成员对象来实现的，其中成员对象是整体对象的一部分，但是成员对象可以脱离整体对象而独立存在。例如，学校与老师的关系，学校包含老师，但如果学校停办了，老师依然存在。

在 UML 类图中，聚合关系可以用带空心菱形的实线来表示，菱形指向整体。

如图所示是大学和教师的关系图。

组合关系

组合（Composition）关系也是关联关系的一种，也表示类之间的整体与部分的关系，但它是一种更强烈的聚合关系，是 cxmtains-a 关系。

在组合关系中，整体对象可以控制部分对象的生命周期，一旦整体对象不存在，部分对象也将不存在，部分对象不能脱离整体对象而存在。例如，头和嘴的关系，没有了头，嘴也就不存在了。

在 UML 类图中，组合关系用带实心菱形的实线来表示，菱形指向整体。

如图所示是头和嘴的关系图。

泛化关系

泛化（Generalization）关系是对象之间耦合度最大的一种关系，表示一般与特殊的关系，是父类与子类之间的关系，是一种继承关系，是 is-a 的关系。

在 UML 类图中，泛化关系用带空心三角箭头的实线来表示，箭头从子类指向父类。在代码实现时，使用面向对象的继承机制来实现泛化关系。例如，Student 类和 Teacher 类都是 Person 类的子类。

其类图如图所示。

实现关系

实现（Realization）关系是接口与实现类之间的关系。在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作。

在 UML 类图中，实现关系使用带空心三角箭头的虚线来表示，箭头从实现类指向接口。例如，汽车和船实现了交通工具。

其类图如图所示。

GOF 的23种JAVA常用设计模式总结 02 UML中的类图与类图之间的关系

统一建模语言UML

类、接口和类图

1.类

类（Class）是指具有相同属性、方法和关系的对象的抽象，它封装了数据和行为，是面向对象程序设计（OOP）的基础，具有封装性、继承性和多态性等三大特性。在 UML 中，类使用包含类名、属性和操作且带有分隔线的矩形来表示。

1. 类名：比如Student 学生类
2. 属性：就是类的成员变量：命名规则  [可见性]属性名:类型[=默认值]
3. 可见性：表示该属性对类外的元素是否可见，包括公有（Public）、私有（Private）、受保护（Protected）和朋友（Friendly）4 种，在类图中分别用符号+、-、#、~表示。
4. 操作：就是类的任意方法： UML格式表示： [可见性]名称(参数列表)[:返回类型]

UML表示学生类，私有的四个成员变量，以及一个display()的公开方法

2.接口

定义了一个 Graph接口 并且定义了两个子类继承后必须要实现的方法



3.类图

类图（ClassDiagram）是用来显示系统中的类、接口、协作以及它们之间的静态结构和关系的一种静态模型。它主要用于描述软件系统的结构化设计，帮助人们简化对软件系统的理解，它是系统分析与设计阶段的重要产物，也是系统编码与测试的重要模型依据。





 如图所示，定义了一个Graph的接口，并且有两个子类长方形和圆形去实现了它，并且相对于的实现了里面的方法，然后有一个访问类Client，在它的方法里面有一个Graph的参数，它可以通过这个参数去调用

相对应子类下面的方法，实现功能

类与类之间的关系

在软件系统中，类不是孤立存在的，类与类之间存在各种关系。根据类与类之间的耦合度从弱到强排列，UML 中的类图有以下几种关系：依赖关系、关联关系、聚合关系、组合关系、泛化关系和实现关系。其中泛化和实现的耦合度相等，它们是最强的。

耦合度排序，依次增强

1. 依赖关系
2. 关联关系
   • 一般关联关系
   • 聚合关系
   • 组合关系
3. 泛化关系
4. 实现关系

1.依赖关系

依赖（Dependency）关系是一种使用关系，它是对象之间耦合度最弱的一种关联方式，是临时性的关联。在代码中，某个类的方法通过局部变量、

方法的参数或者对静态方法的调用来访问另一个类（被依赖类）中的某些方法来完成一些职责。

如图所示，依赖关系使用虚线箭头表示，使用类指向被依赖的类，如图，人的类里面有一个打电话的方法call(),而call里面有一个手机类的属性

人的类调用手机类下面的transfer()方法

2.关联关系

关联（Association）关系是对象之间的一种引用关系，用于表示一类对象与另一类对象之间的联系，如老师和学生、师傅和徒弟、丈夫和妻子等。

关联关系是类与类之间最常用的一种关系，分为一般关联关系、聚合关系和组合关系。我们先介绍一般关联。

关联可以是双向的，也可以是单向的。在 UML 类图中，双向的关联可以用带两个箭头或者没有箭头的实线来表示，

单向的关联用带一个箭头的实线来表示，箭头从使用类指向被关联的类。

如图所示，一个老师有多个学生，而一个学生也可以有多个老师，他们进行了一个双向的关联。

使用类指向被关联的类

3.聚合关系

 聚合关系可以用带线的空心菱形来表示，菱形指向整体

 4.组合关系

例如，头和嘴的关系，没有了头，嘴也就不存在了。

组合关系用带实心菱形的实线来表示，菱形指向整体。

 5.泛化关系

泛化（Generalization）关系是对象之间耦合度最大的一种关系，表示一般与特殊的关系，是父类与子类之间的关系，是一种继承关系，是 is-a 的关系。

在 UML 类图中，泛化关系用带空心三角箭头的实线来表示，箭头从子类指向父类。在代码实现时，使用面向对象的继承机制来实现泛化关系。

 6.实现关系

实现（Realization）关系是接口与实现类之间的关系。在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作。

实现关系使用带空心三角箭头的虚线来表示，箭头从实现类指向接口。

 参考文档：23种设计模式UML教程

GoLand利用plantuml生成UML类图

GoLand内置的Diagrams不像IDEA一样强大，不支持生成类图

解决方案是 利用github上的 适用于 golang 项目的 PlantUML 类图生成器：jfeliu007/goplantuml 结合Goland的PlantUML插件

步骤

1. 安装goplantuml

执行

go get github.com/jfeliu007/goplantuml/cmd/goplantuml

或

go install go get github.com/jfeliu007/goplantuml/cmd/goplantuml

将goplantuml可执行文件安装到本地$GOBIN目录下

2. 将goplantuml集成到GoLand

打开settings/Tools/External Tools，添加goplantuml (如下图)

进行测试：点击如下图路径，成功在当前目录生成一个puml文件 即可

3. 安装GoLand的PlantUML插件

如图

4. 安装和集成Graphviz

打开该文件时，提示需要安装Graphviz以渲染该图
(Windows系统中或许不会有该提示，插件已经自带了Graphviz，成功打开就不需要再安装了)

下载地址：https://graphviz.org/download/

然后集成到GoLand中，在下图位置设置路径

重新启动GoLand，即可成功渲染

到此这篇关于GoLand利用plantuml生成UML类图的文章就介绍到这了,更多相关GoLand plantuml生成UML 内容请搜索以前的文章或继续浏览下面的相关文章希望大家以后多多支持！

JAVA UML 图，类图，接口图，抽象类图

学习类图前，我们应该需要知道类之间的六种关系【代码举例】

类 图 \color {#FF0000}{类图} 类图

其中 + - # 表示的是访问修饰符

1. • ：public
2. • ： private
3. ''# ’ : protected（friendly 也归入这类）

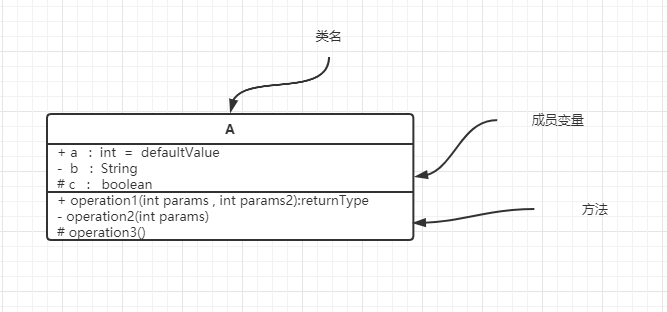

+ a : int = defaultValue 解读

1. a 成员变量名
2. int 变量名的类型
3. defaultValue 为 a 的默认值

+ operation1 (int params):returnType 解读

1. operation1 方法名
2. params 方法参数名
3. reternType 返回值类型

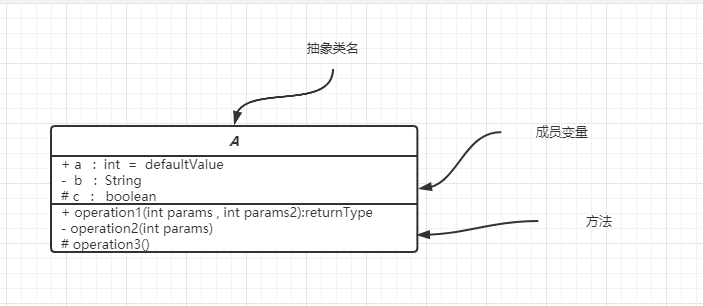

抽 象 类 图 \color {#FF0000}{抽象类图} 抽象类图
注意，类图和抽象类图区别就在，抽象类图的名称为斜体

接 口 图 \color {#FF0000}{接口图} 接口图

学习完类图，抽象类图，接口图之后，我们还需要能够通过线条的形式表达出类图之间的关系
