兼容小程序的canvas画图组件jmGraph（小程序canvas绘制图片）

8

本文将为您提供关于兼容小程序的canvas画图组件jmGraph的详细介绍，我们还将为您解释小程序canvas绘制图片的相关知识，同时，我们还将为您提供关于使用canvas画图并充当背景图片，但出现奇

本文将为您提供关于兼容小程序的canvas画图组件jmGraph的详细介绍，我们还将为您解释小程序canvas绘制图片的相关知识，同时，我们还将为您提供关于 使用canvas画图并充当背景图片，但出现奇怪效果_html/css_WEB-ITnose、angularJS结合canvas画图例子、angular的canvas画图例子、Canvas画图的实用信息。

本文目录一览：

兼容小程序的canvas画图组件jmGraph（小程序canvas绘制图片）

兼容小程序的canvas画图组件jmGraph（小程序canvas绘制图片）

基于CANVAS的简单画图组件
让你用类似于dom的方式，在canvas上画图，感觉会不会很爽。

主页：http://graph.jm47.com/
示例：http://graph.jm47.com/example/index.html

安装

直接从github下载

https://github.com/jiamao/jmgraph

入门

下载jmGraph.min.js代码，并引用到你的html中。

1
<script type="text/javascript" src="../dist/jmGraph.min.js"></script>

　　

在dom中添加一个div或canvas，然后初始化jmGraph。

复制代码

<div id="mycanvas_container"></div>
<script type="text/javascript">
    //也可以是一个dom对象或一个jquery对象
    例如：$('#mycanvas_container') || document.getElementById('mycanvas_container')
    var container = 'mycanvas_container';

     用Promise方式
    /*jmGraph(container,{
        width: 800,height: 600
    }).then((g)=>{
        //g就是一个jmGraph实例
        init(g);
    });    */

    var g = new jmGraph(container,{
        width: 800,height: 600,样式，规则请参照样式说明
        style: {
            fill: '#000' 指定背景色
        }
    });
</script>

复制代码



在画布上画一个方块

function init(g){ var style = { stroke:'#46BF86',linewidth: 2 }; style.shadow = '0,10,#fff';阴影 style.opacity = 0.2; style.lineCap = 'round'; 创建一个方块 var rect = g.createShape('rect',{ style:style,position: {x:100,y:100},左上角坐标 width:100,height:100 }); g.children.add(rect); 绘制，可以用requestAnimationFrame动态刷新 function update() { g.redraw(); requestAnimationFrame(update); } update(); }

复制代码



样式

样式可以直接用canvas支持的名称，也可以用本组件简化后的。

样式一览


事件的绑定函数：bind/unbind事件

示例：

SEOver',255); line-height: 1.5 !important;">function(evt) { this.style.stroke = 'rgba(39,72,188,0.5)'; this.cursor('pointer'); this.neadUpdate = true; 需要刷新 });

复制代码



事件一览

Path控件

path是多数图形的基类，可以指定一个points数组来绘制一个路径。
在线示例

,{ style: style,center: {x:100,y:150},width: 120,height: 80 });

复制代码



箭头

arraw为创建一个箭头， arrawline是一条带箭头的直线。
具体请参考示例。 带箭头的直线 var shape = g.createShape('arrawline',{ style:style,start: {x:100,y:100},end: {x: 200,y: 350} }); 一起结束点和一个角度angle可以决定一个箭头，如果不填angle，则会用start和end来计算角度 var arraw = g.createShape('arraw',start: {x:150,end: {x: 160,y: 150} angle: Math.PI/2,//箭头角度 可以不填 offsetX: 5,//箭头X偏移量 offsetY: 8 //箭头Y偏移量 });

复制代码

<Canvas> 使用canvas画图并充当背景图片，但出现奇怪效果_html/css_WEB-ITnose

使用canvas画图并充当背景图片，但出现奇怪效果_html/css_WEB-ITnose

这是初始的样子，我想要的效果是这颗心不随滚动条滚动


当我拖动滚动条的时候，这颗心跟着移动了，但原位置固定了另一颗心。


继续拖动滚动条，

由此可见，初始页面的心会随着滚动条移动，但同时有另一个心被固定在中间。
我只想要让这个心被固定在中心。不会因为滚动条的移动而出现另一颗心。


我通过js建立canvas并将画设为背景图，js代码如下：
    var canvas = document.createelement(''canvas'');
    var canvas_width = $("body").css("width").split("p")[0];
    var canvas_height = $("body").css("height").split("p")[0];


    document.body.appendchild(canvas);
    canvas.id=''homepagecanvas'';
    canvas.width = canvas_width;
    canvas.height = canvas_height;
    //canvas.style.backgroundcolor = ''#f9d1d4'';

    drawheartcurve(); //画出了一个心
document.body.style.background = "url(''"+homepagecanvas.todataurl()+"'')";

document.body.style[''background-attachment'']=''fixed'';

html/css只有一个很高的div让滚动条出现。






回复讨论(解决方案)

  document.body.appendChild(canvas);这行删除

  document.body.appendChild(canvas);这行删除



不行，这样子画出来的东西就没了。

建议加个alart调试看看， 会不会是代码重复执行了。

建议加个alart调试看看， 会不会是代码重复执行了。


我在画心的函数里加了alert（1），只弹出一次1....

你引用元素时不要用id “homePageCanvas”，直接用    var canvas = document.createElement(''canvas'');这行定义的 canvas变量就可以了

<!doctype html><html lang="en"><head> <meta charset="UTF-8" /> <meta http-equiv="X-UA-Compatible" content="IE=edge,chrome=1" /> <title> 页面名称 </title><style type="text/css">html,body { height: 100%;}</style></head><body><div id="a"></div><script type="text/javascript"> var canvas = document.createElement(''canvas''); var canvas_width = document.body.offsetWidth; var canvas_height = document.body.offsetHeight; canvas.id=''homePageCanvas''; canvas.width = canvas_width; canvas.height = canvas_height; var context = canvas.getContext("2d"); context.arc(400,400,100,0,2*Math.PI,true); context.fill(); document.body.style.background = "url(''"+canvas.toDataURL()+"'')"; document.body.style[''background-attachment'']=''fixed'';</script></body></html>
登录后复制

已解决。
要增添下列语句：

canvas.style.display="none";

angularJS结合canvas画图例子

angularJS结合canvas画图例子

这里给大家分享一个angularJS结合canvas画图例子,效果非常不错，赞一个先。

代码如下:
<Meta charset="UTF-8">

以上就是angularJS结合canvas画图例子的全部代码了，希望大家能够喜欢。

angular的canvas画图例子

angular的canvas画图例子

　　angular的例子：

运行下面代码

复制代码

<!DOCTYPEhtml><htmlng-app="APP"><head>
<Metacharset="UTF-8">
<scriptsrc="http://cdn.bootcss.com/angular.js/1.3.0-beta.12/angular.min.js"></script>
</head><bodyng-controller="MainCtrl">
<!--
界面的这个元素会被替换成canvas元素;-->
<divang:round:progressdata-round-progress-model="roundProgressData"></div>
<br>
<inputtype="number"ng-model="roundProgressData.label"/>
<script>
//引用angular.directives-round-progress这个模块;
varaPP=angular.module('APP',['angular.directives-round-progress']).
controller('MainCtrl',function($scope){
$scope.roundProgressData={//这个是初始化的数据;label:11,percentage:0.11
}//通过监听scope下的这个roundProgressData属性,对界面的canvas进行重绘;$scope.$watch('roundProgressData',function(newValue){
newValue.percentage=newValue.label/100;
},true);
});</script>
<script>
/*!
*AngularJSRoundProgressDirective
*
*copyright2013StephaneBegaudeau
*ReleasedundertheMITlicense*/angular.module('angular.directives-round-progress',[]).directive('angroundProgress',[function(){varcompilationFunction=function(templateElement,templateAttributes,transclude){if(templateElement.length===1){//初始化DOM模型,包括初始化canvas等;
varnode=templateElement[0];varwidth=node.getAttribute('data-round-progress-width')||'400';varheight=node.getAttribute('data-round-progress-height')||'400';varcanvas=document.createElement('canvas');
canvas.setAttribute('width',width);
canvas.setAttribute('height',height);
canvas.setAttribute('data-round-progress-model',node.getAttribute('data-round-progress-model'));//相当于demo,替换原来的元素;node.parentNode.replaceChild(canvas,node);//各种配置;
varouterCircleWidth=node.getAttribute('data-round-progress-outer-circle-width')||'20';varinnerCircleWidth=node.getAttribute('data-round-progress-inner-circle-width')||'5';varouterCircleBackgroundColor=node.getAttribute('data-round-progress-outer-circle-background-color')||'#505769';varouterCircleForegroundColor=node.getAttribute('data-round-progress-outer-circle-foreground-color')||'#12eeb9';varinnerCircleColor=node.getAttribute('data-round-progress-inner-circle-color')||'#505769';varlabelColor=node.getAttribute('data-round-progress-label-color')||'#12eeb9';varouterCircleRadius=node.getAttribute('data-round-progress-outer-circle-radius')||'100';varinnerCircleRadius=node.getAttribute('data-round-progress-inner-circle-radius')||'70';varlabelFont=node.getAttribute('data-round-progress-label-font')||'50ptCalibri';return{
pre:functionpreLink(scope,instanceElement,instanceAttributes,controller){varexpression=canvas.getAttribute('data-round-progress-model');//监听模型,O了
//就监听一个属性;scope.$watch(expression,function(newValue,oldValue){//Createthecontentofthecanvas
//包括新建和重绘;
varctx=canvas.getContext('2d');
ctx.clearRect(0,width,height);//The"background"circle
varx=width/2;vary=height/2;
ctx.beginPath();
ctx.arc(x,y,parseInt(outerCircleRadius),Math.PI*2,false);
ctx.linewidth=parseInt(outerCircleWidth);
ctx.strokeStyle=outerCircleBackgroundColor;
ctx.stroke();//Theinnercirclectx.beginPath();
ctx.arc(x,parseInt(innerCircleRadius),false);
ctx.linewidth=parseInt(innerCircleWidth);
ctx.strokeStyle=innerCircleColor;
ctx.stroke();//Theinnernumberctx.font=labelFont;
ctx.textAlign='center';
ctx.textBaseline='middle';
ctx.fillStyle=labelColor;
ctx.fillText(newValue.label,x,y);//The"foreground"circle
varstartAngle=-(Math.PI/2);varendAngle=((Math.PI*2)*newValue.percentage)-(Math.PI/2);varanticlockwise=false;
ctx.beginPath();
ctx.arc(x,startAngle,endAngle,anticlockwise);
ctx.linewidth=parseInt(outerCircleWidth);
ctx.strokeStyle=outerCircleForegroundColor;
ctx.stroke();
},true);
},post:functionpostLink(scope,controller){}
};
}
};varroundProgress={//compile里面先对dom进行操作,再对$socpe进行监听;compile:compilationFunction,replace:true
};returnroundProgress;
}]);</script></body></html>

复制代码

Canvas画图

Canvas画图

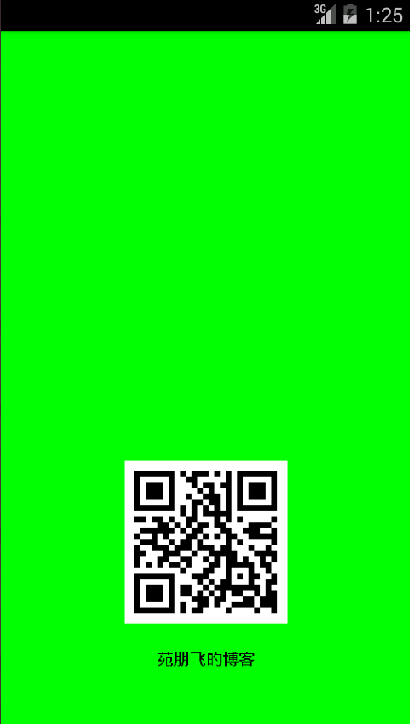

效果图

#Activity：


package com.ypf.drawbitmaptoview;

import android.app.Activity;
import android.graphics.Bitmap;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.os.Bundle;
import android.util.DisplayMetrics;
import android.widget.ImageView;

public class MainActivity extends Activity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        ImageView imageView = (ImageView) findViewById(R.id.iv1);
        DisplayMetrics a = new DisplayMetrics();
        getWindowManager().getDefaultDisplay().getMetrics(a);
        int widthPixels = a.widthPixels;
        int heightPixels = a.heightPixels;
        Bitmap b = Bitmap.createBitmap(widthPixels, heightPixels, Bitmap.Config.ARGB_8888);
        Canvas c = new Canvas(b);
        Bitmap bitmap2 = QrImage.createQRImage("http://my.oschina.net/ypf9319");
        if (bitmap2 == null)
            return;
        c.drawBitmap(bitmap2, widthPixels / 2 - bitmap2.getWidth() / 2, heightPixels / 2 + bitmap2.getHeight() / 2, null);
        String text ="烧酒二两的博客";
        Paint paint = new Paint();
        paint.setColor(Color.BLACK);
        paint.setTextSize(20);
        c.drawText(text,0,text.length(),widthPixels / 2 - bitmap2.getWidth() / 2 + bitmap2.getWidth() / 5,heightPixels / 2 + bitmap2.getHeight() / 2 * 3 + 50,paint);
        imageView.setImageBitmap(b);
    }
}

#布局：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#00ff00">
    <ImageView
        android:id="@+id/iv1"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />
</RelativeLayout>

#二维码生成：

package com.ypf.drawbitmaptoview;

import android.graphics.Bitmap;
import android.text.TextUtils;

import com.google.zxing.BarcodeFormat;
import com.google.zxing.EncodeHintType;
import com.google.zxing.WriterException;
import com.google.zxing.common.BitMatrix;
import com.google.zxing.qrcode.QRCodeWriter;

import java.util.Hashtable;

/**
 * Created by Administrator on 2015/12/13.
 */
public class QrImage {
    private static final int QR_WIDTH = 200;
    private static final int QR_HEIGHT = 200;

    public static Bitmap createQRImage(String url) {
        Bitmap bitmap2 = null;
        try {
            //判断URL合法性
            if (!TextUtils.isEmpty(url)) {
                Hashtable<EncodeHintType, Object> hints = new Hashtable<EncodeHintType, Object>();
                hints.put(EncodeHintType.CHARACTER_SET, "utf-8");
                hints.put(EncodeHintType.MARGIN, 1);
                //图像数据转换，使用了矩阵转换
                BitMatrix bitMatrix = new QRCodeWriter().encode(url, BarcodeFormat.QR_CODE, QR_WIDTH, QR_HEIGHT, hints);
                int[] pixels = new int[QR_WIDTH * QR_HEIGHT];
                //下面这里按照二维码的算法，逐个生成二维码的图片，
                //两个for循环是图片横列扫描的结果
                for (int y = 0; y < QR_HEIGHT; y++) {
                    for (int x = 0; x < QR_WIDTH; x++) {
                        if (bitMatrix.get(x, y)) {
                            pixels[y * QR_WIDTH + x] = 0xff000000;
                        } else {
                            pixels[y * QR_WIDTH + x] = 0xffffffff;
                        }
                    }
                }
                //生成二维码图片的格式，使用ARGB_8888
                Bitmap bitmap = Bitmap.createBitmap(QR_WIDTH, QR_HEIGHT, Bitmap.Config.ARGB_8888);
                bitmap.setPixels(pixels, 0, QR_WIDTH, 0, 0, QR_WIDTH, QR_HEIGHT);
                //显示到一个ImageView上面
                bitmap2 = bitmap;
            }
        } catch (WriterException e) {
            e.printStackTrace();
        }
        return bitmap2;
    }

}

jar:

###google Zxing_core.jar(最好使用最新版本)

http://download.csdn.net/download/a123638/8751665

https://github.com/zxing/zxing

今天关于兼容小程序的canvas画图组件jmGraph和小程序canvas绘制图片的介绍到此结束，谢谢您的阅读，有关 使用canvas画图并充当背景图片，但出现奇怪效果_html/css_WEB-ITnose、angularJS结合canvas画图例子、angular的canvas画图例子、Canvas画图等更多相关知识的信息可以在本站进行查询。
